1. Por ejemplo, aumente la presión del nitrógeno de corte láser | ||||
Marcado a prueba de explosión | Forma estructural a prueba de explosión | Categoría de equipos a prueba de explosión | Grupo de gases | Grupo de temperatura |
EX | D/P/I, etc. | Ⅰ/ⅱ | A B C | T1 ~ t6 |
Por ejemplo
Ex d ⅱ c t4
① ② ③ ④ ⑤
01 EX representa a China y la marca a prueba de explosión de la Comisión Electrotécnica Internacional
02 Indica que diferentes tipos a prueba de explosión son aplicables a diferentes ubicaciones peligrosas. D representa el tipo de explosión a prueba de explosión.
No | Forma de prueba de explosión | Código | National Standard | Medidas a prueba de explosión | Área aplicable |
Tipo de prueba de explosión | d | GB3836.2 | Aislar la fuente de encendido existente | Zona1, Zona2 | |
2 | Aumento de tipo de seguridad | e | GB3836.3 | Trate de evitar la generación de fuentes de encendido | Zona1, Zona2 |
3 | Tipo intrínsecamente seguro | I a | GB3836.4 | Limitar la energía de las fuentes de encendido | Zona0-2 |
Tipo intrínsecamente seguro | ib | GB3836.4 | Limitar la energía de las fuentes de encendido | Zona1, Zona2 | |
4 | Tipo presurizado | p | GB3836.5 | Aislar sustancias peligrosas de fuentes de encendido | Zona1, Zona2 |
5 | Tipo lleno de aceite | o | GB3836.6 | Aislar sustancias peligrosas de fuentes de encendido | Zona1, Zona2 |
6 | Tipo lleno de arena | q | GB3836.7 | Aislar sustancias peligrosas de fuentes de encendido | Zona1, Zona2 |
7 | Tipo de no parecer | n | GB3836.8 | Trate de evitar la generación de fuentes de encendido | Zona2 |
8 | tipo encapsulado | m | GB3836.9 | Trate de evitar la generación de fuentes de encendido | Zona1, Zona2 |
9 | sellado herméticamente | h | GB3836.10 | Trate de evitar la generación de fuentes de encendido | Zona1, Zona2 |
03 ⅰ— - Mina con toal y equipo eléctrico subterráneo
Ⅱ— - Equipo eléctrico que no sean minas de carbón y uso subterráneo
04 Clasificación de gases peligrosos explosivos
Según el mínimo de energía de chispa posible, los gases explosivos se clasifican en cuatro niveles de peligro en China, Europa y la mayoría de los países y regiones de todo el mundo, como se muestra en la tabla a continuación:
Categoría de condición de trabajo | Clasificación de gas | Gases representativos | Energía mínima de encendido por chispa |
Debajo de la mina | Ⅰ | Metano | 0.280mj |
Fábrica fuera de la mina | ⅡA | Etano | 0.180mj |
ⅡB | Etileno | 0.060mj | |
ⅡC | H2 | 0.019mj |
05 Clasificación de grupos de temperatura del gas
De acuerdo con la temperatura de superficie más alta del equipo, se divide en seis grupos: T1 a T6, como se muestra en la siguiente figura:
Grupo de temperatura | Temperatura de superficie segura de los objetos | Gases explosivos comunes |
T1 | ≤450 ℃ | hidrógeno, acrilonitrilo, etc. 46Tipes |
T2 | ≤300 ℃ | Acetileno etileno, etc. 47Tipes |
T3 | ≤200 ℃ | Gasolina, butiraldehído, etc. 36 tipos |
T4 | ≤135 ℃ | Acetaldehído, tetrafluoroetileno, etc. 6Tipes |
T5 | ≤100 ℃ | CS2 |
T6 | ≤85 ℃ | Nitrato de etilo, nitrito de etilo |
La marca a prueba de explosión del instrumento: EX (IA) ⅱC T6 significa:
Contenido | Símbolo | Significado |
Declaración a prueba de explosión | Ex | Cumple con ciertos estándares a prueba de explosión, como los estándares nacionales de China |
Tipo de prueba de explosión | I a | Adoptar el método a prueba de explosión de seguridad intrínseco de IA, se puede instalar en la Zona 0 |
Categoría de gas | ⅡC | Admitido para involucrar gases explosivos de clase IIC |
Grupo de temperatura | T6 | La temperatura de la superficie del instrumento no debe exceder 85 ℃ |
El significado de ex (ia) ⅱc:
Contenido | Símbolo | Significado |
Declaración a prueba de explosión | Cumple con los estándares europeos a prueba de explosión | |
Tipo de prueba de explosión | Adoptar el método a prueba de explosión de seguridad intrínseco de IA, se puede instalar en la Zona 0 | |
Categoría de gas | Admitido para involucrar gases explosivos de clase IIC |
Nota: No hay un elemento de categoría de temperatura en este símbolo, lo que indica que el instrumento no entra en contacto directo con gases explosivos
La composición y el significado de los signos de protección
Grado de protección de IP
El sistema de nivel de protección IP (Ingress Protection) fue redactado por el IEC (Comisión Electrotecnical Internacional). Clasifique los electrodomésticos de acuerdo con sus características de resistencia de polvo y humedad.
01 Composición de identificación
El nivel de protección de IP se compone de dos números. El primer número representa el nivel de separación de polvo y prevención de la intrusión de objetos extraños en los electrodomésticos, mientras que el segundo número representa el grado de sellado de los electrodomésticos contra la humedad y la intrusión de agua. Cuanto mayor sea el número, mayor es el nivel de protección.

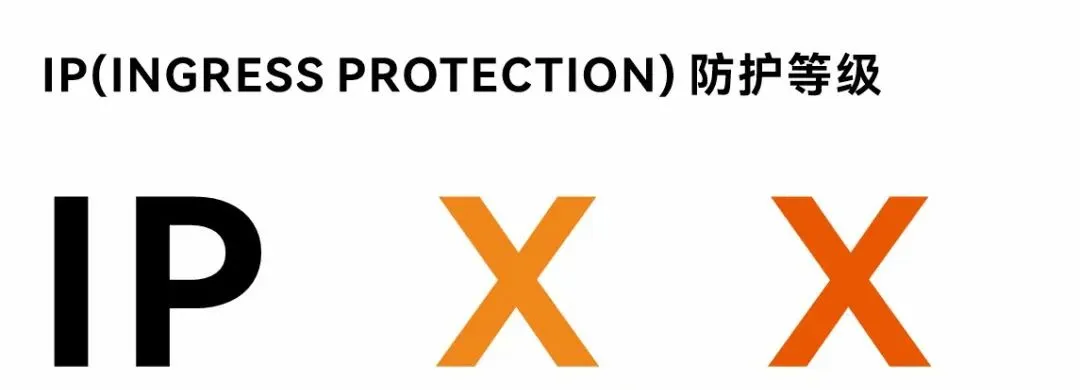

02 La categoría de protección de IP está marcada con dos números:
Por ejemplo, una categoría de protección: IP xx
Cartas de marcado
El primer número marcado
El segundo número marcado
El primer número de marcado de protección de contacto y niveles de protección de objetos extranjeros | ||
El primer número de marcado | Rango de protección | |
Nombre | Nota | |
0 | No protección | - |
1 | Proteger contra objetos extraños con un diámetro de 50 mm y más grande | El detector, con un diámetro de la esfera de 50 mm, no debe ingresar por completo |
2 | Proteger contra objetos extraños con un diámetro de 12.5 mm y más grande | El detector, con un diámetro de la esfera de 12.5 mm, no debe ingresar por completo |
3 | Proteger contra objetos extraños con un diámetro de 2.5 mm y más grande | El detector, con un diámetro de la esfera de 2.5 mm, no debe ingresar por completo |
4 | Proteger contra objetos extraños con un diámetro de 1.0 mm y más grande | El detector, con un diámetro de la esfera de 1.0 mm, no debe ingresar por completo |
5 | Protección contra polvo | Es imposible evitar que ingrese el polvo por completo, pero la cantidad de polvo no debe exceder tal cantidad que cause daños al dispositivo o seguridad |
6 | Sellado de polvo | El polvo no debe ingresar a la caja a baja presión de 20 milibares |
El segundo número de marcado de nivel de protección | ||
El segundo número de marcado | Rango de protección | |
Nombre | Nota | |
0 | Desprotegido | - |
1 | Protección de gotas de agua | Las gotas de agua que caen verticalmente no deben causar daños. |
2 | Cuando la caja se incline a 15 °, proteja contra las gotas de agua | Cuando la caja está inclinada a cualquier lado en un ángulo de 15 °, las gotas de agua que caen verticalmente no deben causar daño |
3 | Cuando la caja se incline a 15 °, proteja contra las gotas de agua | El agua salpicada de ambos lados de la línea vertical en un ángulo de 60 ° no debe causar daño. |
4 | Pulverización de agua protectora | El aerosol de agua dirigido a la caja desde cada dirección no debe causar daños. |
5 | Chorro de agua protector | El chorro de agua dirigido a la caja desde cada dirección no debe causar daños. |
6 | Protección contra un fuerte chorro de agua | El fuerte chorro de agua dirigido a la caja desde cada dirección no debe causar daños. |
7 | Protección contra la inmersión a corto plazo en el agua | Cuando la caja está sumergida en agua durante un corto período de tiempo bajo presión estándar, no debe haber agua que pueda causar efectos nocivos |
8 | Protección contra la inmersión a largo plazo en el agua | La caja debe estar sumergida en agua durante mucho tiempo en las condiciones acordadas por el fabricante y el usuario, y no debe haber agua que pueda causar efectos nocivos. Pero estas condiciones deben ser más complejas que las especificadas por el marcador número 7 |
El nivel de prueba más alto para la protección IP es IP68, pero los niveles comunes de afirmación siguen siendo IP54, IP55, IP65, IP66, IP67, IP68, etc.
