HV- 10/8-20
En los últimos años, debido al rápido desarrollo de la industria petroquímica, el nuevo proceso de hidrogenación avanzado se usa ampliamente en la industria de refinación de petróleo, lo que requiere que la industria de la maquinaria proporcione conjuntos completos de equipos de hidrogenación, y el compresor de hidrógeno es uno de ellos.
1 、 Clasificación del compresor de hidrógeno
De acuerdo con el principio de trabajo y la estructura interna, el compresor se puede dividir en compresor mecánico y compresor no mecánico. Los compresores mecánicos se dividen en compresores impulsados por líquidos, compresores de diafragma, compresores lineales y compresores de líquidos iónicos; Los compresores no mecánicos se dividen en cuatro categorías: bomba de líquido criogénico, compresor de hidruro metálico, compresor de hidrógeno electroquímico y compresor de adsorción.
Debido a que el hidrógeno tiene las características de baja densidad y densidad de energía de pequeño volumen, el compresor de hidrógeno debe tener las características de un rodamiento de presión grande, flujo grande, seguridad y buen sellado. Al evitar la fragilidad de hidrógeno, debe buscar menos pérdida de energía tanto como sea posible. En la actualidad, el compresor con líquido y el compresor de diafragma se usan ampliamente en las estaciones de hidrogenación doméstica.
2 、 Principio de trabajo del compresor de hidrógeno
La estructura del compresor de hidrógeno es compleja. Los componentes más importantes incluyen cilindro de hierro fundido, revestimiento del cilindro de hierro fundido, cabezal del cilindro de hierro fundido, cigüeñal de hierro fundido, biela, biela, cruceta (incluido el deslizamiento de la cruz), el embalaje, el pistón (incluido el anillo de pistón), el anillo de aceite, el anillo de pistón de acero inoxidable. varilla, válvula de aire de acero inoxidable, etc. Además, hay algunos equipos auxiliares, como filtro de gas, tampón, tubería de aceite lubricante, etc. Al igual que otros compresores recíprocos, los compresores de hidrógeno incluyen tres procesos: succión, compresión y escape. Impulsado por el motor, el cigüeñal conduce la cruz, la biela de pistón y el pistón para moverse hacia adelante y hacia atrás en el cilindro. El gas es comprimido por el pistón y finalmente se descarga a través de la válvula de aire.
3 、 Aplicación de compresor de hidrógeno
1. En la industria de cloro alcalino, la función principal del compresor de hidrógeno es enfriarse y purificar el hidrógeno húmedo de alta temperatura del proceso de electrólisis, presurizar la transmisión, mantener la presión estable del sistema de hidrógeno y garantizar la operación segura y estable de la célula electrolítica.
2. En la actualidad, la enorme presión ambiental y el agotamiento gradual de los combustibles fósiles y la energía tradicional hacen que los países de todo el mundo buscan activamente una nueva energía limpia. La energía de hidrógeno y las celdas de combustible de hidrógeno han atraído cada vez más atención en todo el mundo debido a su buen rendimiento de protección ambiental, alta eficiencia de conversión de energía y cierta economía. Para promover el desarrollo de energía de hidrógeno, la mejora de la infraestructura de energía de hidrógeno es esencial. El compresor de hidrógeno es uno de los tres equipos de monómero de núcleo y clave requerido para la construcción de la estación de hidrogenación.

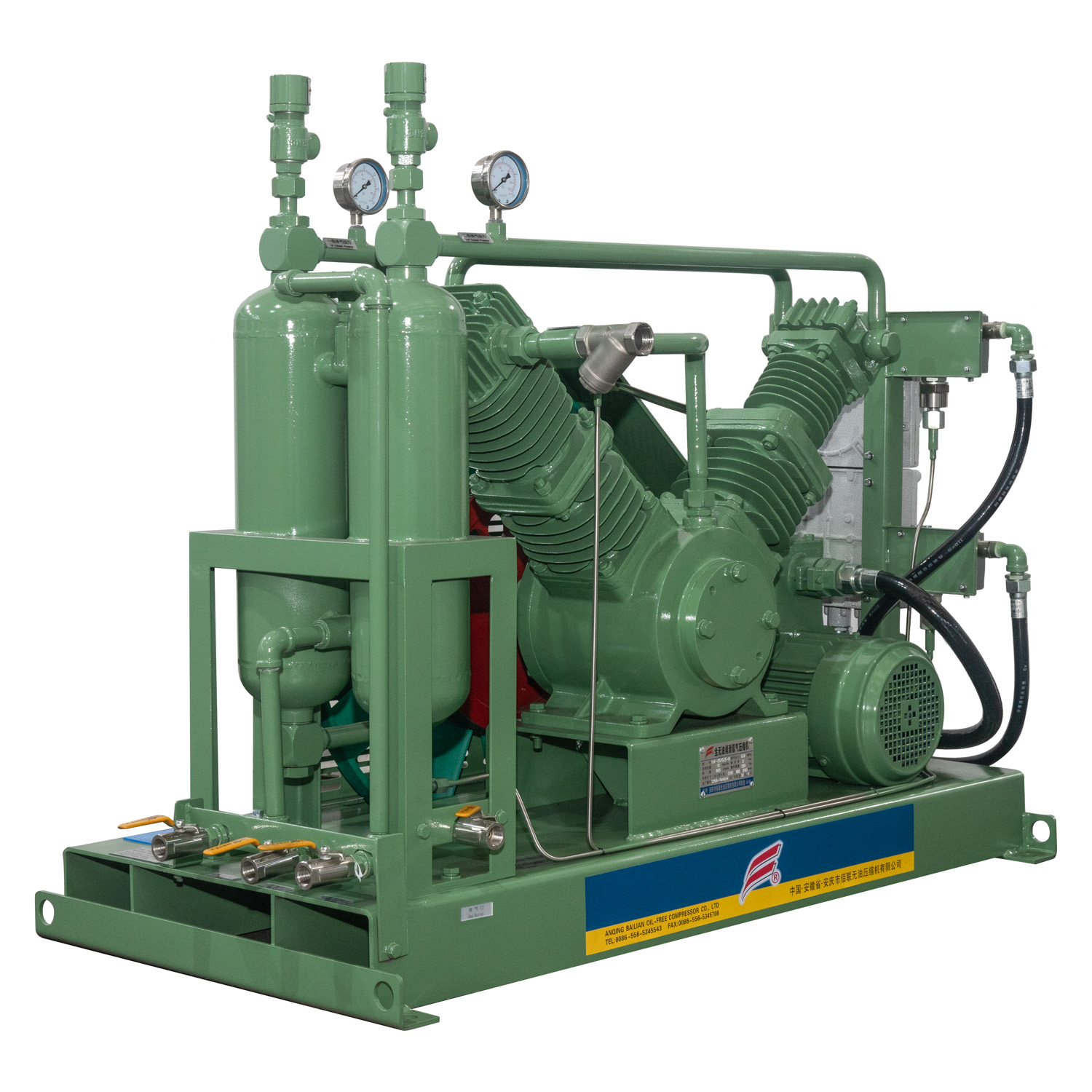

Hidrógeno totalmente libre de aceite compresor
S/n | ELEMENTOS | DATOS TÉCNICOS | |
1 | Medio de trabajo | Gas de hidrógeno seco | |
2 | Modelo | HV- 10/8-20 | |
3 | Estructura | Totalmente tipo V sin aceite | |
4 | Etapa de presión | 1 , 2 cilindros | |
5 | Calificado capacidad (estándar condición) nm3/h | 10 | |
6 | Velocidad de la entrada MPA (g) | 0.8 | |
7 | MPA de salida nominal (g) | 2.0 | |
8 | Temperatura de entrada ℃ | ≤40 | |
9 | Temperatura de salida ℃ | ≤130 antes de enfriar | |
10 | Temperatura de transmisión ℃ | ≤50 | |
11 | Velocidad del eje r/min | 300 ※ | |
12 | Camino de enfriamiento | Refrigeración por agua | |
13 |
lubricar | Barcilla de cigüeñal y conexión | Sello de grasa |
Cilindro | Lubricación sin aceite | ||
14 | Potencia de motor KW | 1.5kw 380V 50Hz dⅡCT4 ※ | |
15 | Forma de transmisión | Impulsado por el cinturón | |
16 | Forma de instalación | Tiene sótano simple | |
17 | Control automático | Parada automática cuando la presión sobrecarga | |
18 | Dimensión l*w*h mm | 1000x700x600 ※ | |
19 | Instalación de la entrada de gas mm | 15 | |
20 | Pulte de salida de gas MM | 15 | |
21 | Entrada de agua y salida MM | 15 | |
22 | Capacidad de enfriamiento de agua kg/h | 300 kgs/h, presión de 2-4 bares, entrada de 30 grados y salida de 38 grados | |
23 | Clase anti-explosiva | dⅱct4 | |
24 | Peso kg | 240 ※ | |
25 | Motor | 380V 50Hz 3fase | |
26 | El tiempo de entrega | 45 DÍAS | |
