Esencial para la hidrogenación industrial - Compresor de hidrógeno.
En los últimos años, debido al rápido desarrollo de la industria petroquímica, el nuevo proceso de hidrogenación avanzado se usa ampliamente en la industria del refinado de petróleo, lo que requiere que la industria de maquinaria proporcione conjuntos completos de equipos de hidrogenación, y el compresor de hidrógeno sea uno de ellos.
1, Clasificación del compresor de hidrógeno
De acuerdo con el principio de funcionamiento y la estructura interna, el compresor se puede dividir en compresor mecánico y compresor no mecánico. Los compresores mecánicos se dividen en compresores accionados líquidos, compresores de diafragma, compresores lineales y compresores líquidos iónicos; Los compresores no mecánicos se dividen en cuatro categorías: bomba líquida criogénica, compresor de hidruro de metal, compresor de hidrógeno electroquímico y compresor de adsorción.
Debido a que el hidrógeno tiene las características de la densidad de energía de baja densidad y volumen pequeño, el compresor de hidrógeno debe tener las características de la gran cantidad de presión, un gran flujo, seguridad y un buen sellado. Al prevenir el fragmento de hidrógeno, debe perseguir menos pérdida de energía tanto como sea posible. En la actualidad, el compresor de compresor y diafragma impulsado por líquido se usan ampliamente en las estaciones de hidrogenación doméstica.
2, Principio de trabajo del compresor de hidrógeno.
La estructura del compresor de hidrógeno es complejo. Los componentes más importantes incluyen cilindro de hierro fundido, forro de cilindro de hierro fundido, cabeza de cilindro de hierro fundido, cigüeñal de hierro fundido, vara de conexión, cruceta (incluida la diapositiva de cruce), embalaje, pistón (incluido el anillo de pistón), anillo de raspador de aceite, conectación de pistón de acero inoxidable Válvula de aire de acero inoxidable, etc. Además, hay algunos equipos auxiliares, como el filtro de gas, el tampón, la tubería de aceite lubricante, etc. como otros compresores recíprocos, los compresores de hidrógeno incluyen tres procesos: succión, compresión y escape. Impulsado por el motor, el cigüeñal impulsa la cruceta, la varilla de conexión del pistón y el pistón para moverse hacia adelante y hacia atrás en el cilindro. El gas se comprime por el pistón y finalmente se descarga a través de la válvula de aire.
3, aplicación de compresor de hidrógeno.
1. En la industria de Chlor Alkali, la función principal del compresor de hidrógeno es enfriar y purificar el hidrógeno húmedo de alta temperatura del proceso de electrólisis, presuriza la transmisión, mantenga la presión estable del sistema de hidrógeno y garantice la operación segura y estable. de la célula electrolítica.
2. En la actualidad, la enorme presión ambiental y el agotamiento gradual de los combustibles fósiles y la energía tradicional hacen que los países de todo el mundo busquen una nueva energía limpia activamente. La energía del hidrógeno y la célula de combustible de hidrógeno han atraído más y más atención en todo el mundo debido a su buen desempeño de protección ambiental, la alta eficiencia de conversión de energía y cierta economía. Para promover el desarrollo de la energía de hidrógeno, la mejora de la infraestructura de energía de hidrógeno es esencial. El compresor de hidrógeno es uno de los tres equipos de monómero de núcleo y clave requeridos para la construcción de la estación de hidrogenación.

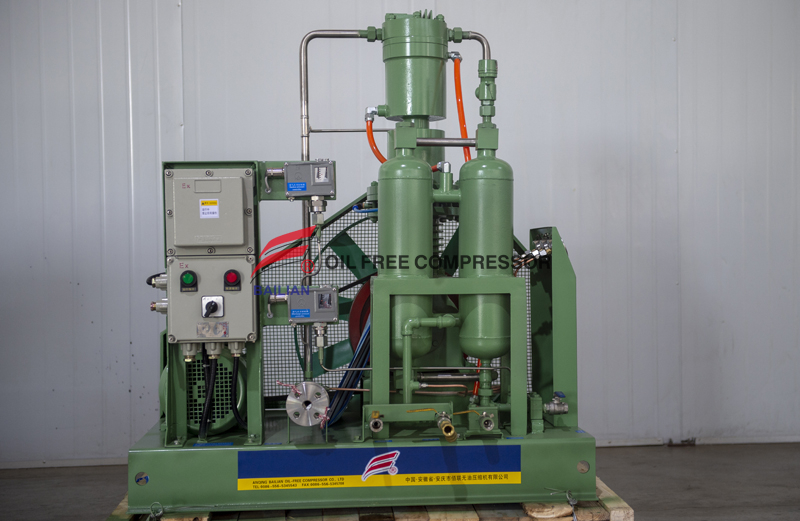

Compresor de hidrógeno libre de aceite
S / n | ARTÍCULOS | DATOS TÉCNICOS | S / n | ARTÍCULOS | DATOS TÉCNICOS | ||
1 | Medio de trabajo | Gas seco de hidrógeno | 1 | Medio de trabajo | Gas seco de hidrógeno | ||
2 | Modelo | HV-1.5 / 1-20 | 2 | modelo | ZWH-500 / 0.15-6.5D | ||
3 | Estructura | Tipo V Totalmente sin aceite | 3 | Estructura | Tipo vertical libre de aceite. | ||
4 | Etapa de presión | 2 Etapa, 2 cilindros. | 4 | Etapa de presión | 2stage; 2cilinder | ||
5 | Capacidad nominal (condición estándar) NM3/ h | 1.5 (Presión de @Sucks 1BARG) | 5 | Capacidad nominal (estándar) NM3/ h | 500nm3 / hr (@suction 0.15barg) | ||
6 | Tarifa de entrada MPA (G) | 0.1 | 6 | Presión de entrada clasificada MPA (G) | 0.015 | ||
7 | Outlet Rated MPA (G) | 2.0 | 7 | Presión de salida clasificada MPA (G) | 0.65 | ||
8 | Temperatura de entrada ℃ | ≤40 | 8 | Temperatura de entrada ℃ | 0~ 35 | ||
9 | Temperatura de salida ℃ | ≤130 antes de enfriar | 9 | Temperatura de salida ℃ | ≤55 | ||
10 | Temperatura de transmisión ℃ | ≤50 después de enfriar | 10 | Termine la temperatura del gas ℃ | ≤55 | ||
11 | Velocidad del eje r / min | 280 ※ | 11 | Velocidad del eje r / min | 485 ※ | ||
12 | Camino de enfriamiento | Refrigeración por agua | 12 | Camino de enfriamiento | Refrigeración por agua | ||
13 | lubricar | Eje de cigüeñal y vara de conexión | Sello de sello de grasa | 13 | Lubricate camino | Eje y vara de conexión | grasa |
Cilindro | Lubricar sin aceite | Cilindro | Lubricar sin aceite | ||||
Potencia en el eje | ≤0.48kw | Potencia en el eje | ≤56 | ||||
14 | Motor Power KW | 1.1kw 380v 50hz dⅱct4※ | 14 | Motor Power KW | 75kw 380V50Hz ExdiCT4※ | ||
15 | Transmitir paso | Correa impulsada | 15 | Transmitir paso | Correa impulsada | ||
16 | Manera de instalación | Tiene sótano simple | 16 | Manera de instalación | Sótano simple | ||
17 | Control automático | Parada automática cuando la sobrecarga de la presión | 17 | Partes de control automáticas | Sobrecarga, detener automáticamente | ||
18 | Dimensión l * w * h mm | 800x700x600※ | 18 | DIMENSIÓN EXTERNA L × W × H MM | 2800 ×1900 ×2450※ | ||
19 | Entrada de gas pulgada mm | 15 | 19 | Entrada y salida mm | DN150 / DN50 | ||
20 | Salida de gas pulgada mm | 15 | 20 | Peso kg | 4300※ | ||
21 | Entrada de agua y salida mm. | 15 | 21 | Voltaje | 380V / 50Hz / 3PHASE | ||
22 | Capacidad de enfriamiento de agua KG / H | 200kgs / hr, presión de 2-4 barras, entrada de 30 grados y salida de 38degree | 22 | Consumo de agua | 5000kgs / hr | ||
23 | Clase anti-explosiva | dⅱct4 | Outlet de entrada de agua | DN40 | |||
24 | Peso kg | 140 ※ | Válvula de gas, manga del cilindro. | Acero inoxidable | |||
25 | Motor | 380V 50Hz 3Fase | Anillo de pistón, rellenar cosas | Lleno de politetrafluoroetileno. | |||
26 | El tiempo de entrega | 35 días | CIERNA Y EJE Y CILINDRO | Acero carbono | |||
27 | DOCUMENTO | B / L, CI, PL. | |||||
cilindro | Acero inoxidable | ||||||
Válvula de gas | Acero inoxidable | ||||||
Tubo y refrigerador | Acero inoxidable |
